La fabrication moderne de bagages exige un équilibre difficile. Vous devez obtenir une résistance élevée aux chocs, une esthétique haut de gamme et un contrôle strict des coûts. Les consommateurs s"attendent à ce que les valises à coque rigide résistent à la manipulation difficile des bagages tout en ayant un aspect impeccable sur le carrousel. Les feuilles monocouches traditionnelles ont du mal à répondre à ces demandes contradictoires sans gonfler considérablement les coûts des matériaux. Le laminage post-production tente de résoudre ce problème mais introduit des dépenses de traitement secondaire. Cela crée également des faiblesses physiques critiques. Les films adhésifs se décollent souvent sous l’effet de changements de température extrêmes ou de chocs violents lors du transport. Vous ne pouvez pas vous permettre des risques de délaminage ou des dépenses excessives en matière de résine.
La coextrusion multicouche résout ce paradoxe technique. Il lie différents polymères au niveau moléculaire en une seule étape. Ce processus crée une coque matérielle unifiée et hautement résiliente. Il offre les performances exactes dont vous avez besoin sans les vulnérabilités du collage secondaire. Ce guide détaille l"ingénierie spécialisée derrière le processus. Nous explorerons les critères d"évaluation des équipements et les réalités quotidiennes de production de la fabrication de draps de bagages multicouches ABS/PC. Vous apprendrez à optimiser l"allocation de résine et à configurer vos machines d"extrusion pour une fiabilité maximale.
Points clés à retenir
La coextrusion multicouche utilise une structure A/B/A ou A/B/C pour optimiser les coûts (en utilisant de l"ABS rebroyé/standard dans le noyau) tout en maximisant la durabilité de la surface (en utilisant du PC haut de gamme ou de l"ABS coloré à l"extérieur).
Contrairement au laminage, la coextrusion élimine les risques physiques de délaminage grâce à la liaison moléculaire.
Pour sélectionner la bonne machine à fabriquer des feuilles de PC ABS, il faut choisir entre les matrices Feedblock et Multi-Manifold en fonction des différences de viscosité des polymères.
La mise en œuvre de l'extrusion de feuilles multicouches nécessite un contrôle précis des débits de fusion, des températures des rouleaux de refroidissement et de la conception des vis pour éviter l'instabilité interfaciale et la dégradation des matériaux.
La logique technique derrière les feuilles de bagages multicouches
Les structures monocouches imposent un compromis technique sévère. Soit vous obtenez de la flexibilité, soit vous obtenez une dureté de surface. Vous réalisez rarement les deux simultanément. Si vous produisez une feuille à 100 % en polycarbonate (PC), vous obtenez une résistance aux chocs extraordinaire. Cependant, les coûts de vos matières premières monteront en flèche au-delà de la viabilité du marché de masse. Si vous utilisez de l’ABS pur, vous économisez beaucoup d’argent. Pourtant, la surface extérieure devient très sujette aux rayures et à la dégradation due aux UV au fil du temps. Le laminage post-production entraîne des coûts de traitement secondaire. De plus, cela crée un risque élevé de pelage et de délaminage lorsque le bagage subit un choc violent.
Les structures sandwich A/B/A et A/B/C éliminent entièrement ce paradoxe physique.
Couche externe (couche de finition) : les fabricants attribuent généralement du polycarbonate (PC) ou de l'ABS coloré de haute qualité à cette zone. Il offre une résistance essentielle aux UV. Il offre une superbe finition brillante ou mate. Plus important encore, il garantit une résistance cruciale aux rayures contre les bandes transporteuses abrasives.
Couche centrale : Cette section centrale utilise de l'ABS standard ou du rebroyé recyclé. Il fournit une absorption vitale des impacts structurels. Cela donne à la valise sa rigidité fondamentale. Sur le plan fonctionnel, il entraîne des réductions massives des coûts en cachant des matériaux moins chers à l’intérieur de la coque.
Couche intérieure : Cette zone utilise de l’ABS flexible. Vous pouvez également déployer une couche de liaison spécifique. Les ingénieurs optimisent cette surface intérieure pour les processus de thermoformage ultérieurs et une forte adhérence du revêtement intérieur.
Cette approche produit un résultat commercial puissant. Cela réduit considérablement votre dépendance à l’égard de mélanges maîtres coûteux et de résines vierges de qualité supérieure. Vous confinez ces matériaux coûteux à une couche externe très fine. Ce capuchon haut de gamme constitue souvent moins de 15 % de l'épaisseur totale de la coque. Un tel placement stratégique des matériaux optimise considérablement les coûts globaux de production des feuilles de bagages .
| | | Tableau : Répartition des matériaux des feuilles de bagages multicouches |
Position du calque | Matériau typique | Rapport d"épaisseur | Fonction d"ingénierie principale |
Extérieur (A) | PC vierge / ABS haut de gamme | 10% - 15% | Esthétique, défense UV, résistance aux rayures |
Noyau (B) | ABS standard / rebroyé | 70% - 80% | Rigidité, absorption des chocs, réduction des coûts |
Intérieur (A ou C) | ABS souple | 10% - 15% | Stabilité au thermoformage, adhérence du tissu |
Principes fondamentaux de la coextrusion multicouche dans le traitement de l"ABS
Nous devons définir clairement le processus. Les fabricants utilisent simultanément deux ou plusieurs extrudeuses. Ils introduisent des plastiques fondus de viscosité différente dans une seule filière d"extrusion. Cela crée un produit unifié comportant des zones fonctionnelles distinctes. Le processus élimine complètement les étapes d’assemblage secondaires.
La gestion de la rhéologie des polymères représente votre défi quotidien le plus critique. Le succès de la coextrusion multicouche impose une stricte compatibilité des matériaux. Les polymères doivent présenter des températures de fusion hautement compatibles. Ils doivent démontrer des comportements d’écoulement similaires sous pression extrême. Un noyau à haute viscosité doit être parfaitement enveloppé par des couches externes à faible viscosité. Si la couche externe s'écoule trop lentement, le noyau en mouvement rapide la déchirera physiquement à l'intérieur de la matrice. Cette dynamique provoque de graves défauts de surface.
La sélection de la conception des matrices dicte en fin de compte la qualité de votre produit final. Vous devez choisir le bon système mécanique en fonction directement de votre sélection de polymères.
Technologie des matrices | Point de fusion | Meilleur cas d"utilisation d"application | Profil de coût |
Systèmes de blocs d"alimentation | En amont du corps de filière | Matériaux partageant des viscosités très similaires (par exemple, ABS vierge + ABS rebroyé). | Très rentable. Choix standard de l’industrie. |
Matrices multi-collecteurs | Près de la sortie finale du dé | Matériaux possédant des caractéristiques d"écoulement très différentes (par exemple, PC + ABS standard). | CAPEX d"équipement élevé. Indispensable pour les paires de résines complexes. |

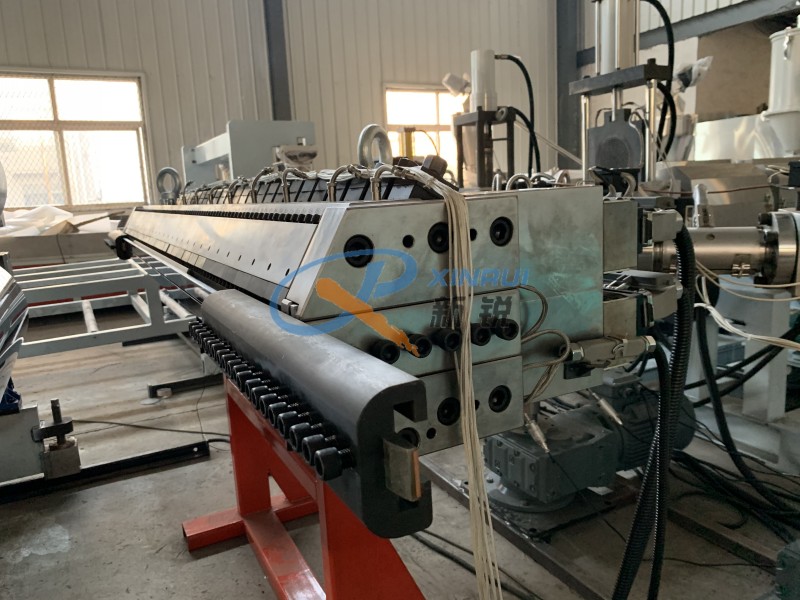

Composants critiques d"une machine industrielle de feuilles de PC ABS
L"évaluation de la conception de votre extrudeuse et de vos vis nécessite de la précision. Les configurations à double vis ou à vis unique dominent le débat dans l"industrie. Les vis jumelées co-rotatives offrent des capacités de composition bien supérieures. Ils excellent pour le traitement de la couche centrale. Cela s’avère particulièrement vrai lorsque vous intégrez de grandes quantités de rebroyé. Ils mélangent soigneusement les additifs et les flocons recyclés avant d’atteindre la filière.
Vous devez considérer attentivement les rapports longueur/diamètre (L/D). Ils vont généralement de 25:1 à 40:1. Un corps plus long assure une fusion complète du plastique. Cependant, les opérateurs doivent éviter de générer une chaleur de cisaillement excessive. Trop de friction dégrade activement la phase caoutchouc ABS. Le composant vital du butadiène brûle facilement sous un cisaillement élevé, détruisant la résistance aux chocs de la feuille finale.
La filtration et le contrôle de la pression imposent une stabilité continue du débit. Vous devez utiliser des changeurs de tamis hydrauliques avancés. Les plaques de broyage filtrent les impuretés microscopiques des rebroyés de la couche centrale. Ils établissent également une contre-pression interne stable. Cette pression dépasse souvent 3 000 à 5 000 psi. Une pression constante garantit une distribution uniforme du polymère vers la filière.
Le calandrage et le refroidissement déterminent la finition esthétique finale. Le plastique conduit la chaleur extrêmement lentement. Il refroidit environ 2 000 fois plus lentement que l’acier. La pile de calandrage multi-rouleaux gère cette charge thermique massive. Ces rouleaux réfrigérants motorisés s"avèrent absolument essentiels. Ils ne refroidissent pas seulement la bande de polymère chaude. Ils dictent l’épaisseur finale exacte de la feuille. Ils gaufrent également physiquement la texture définitive du bagage. Vous obtenez des motifs en diamant, mat ou en fibre de carbone directement via ces rouleaux de refroidissement texturés.
Réalités de mise en œuvre : limites des processus et atténuation des défauts
Nous devons aborder objectivement les obstacles courants à la fabrication. Le perfectionnement de l’extrusion de feuilles ABS nécessite un dépannage quotidien rigoureux et une connaissance technique approfondie.
L"instabilité interfaciale représente un mal de tête fréquent. Vous remarquerez peut-être des motifs d’ondes distincts à l’intérieur des couches externes transparentes. Ce phénomène se produit en raison de différences de vitesse entre le noyau épais en ABS et les fines couches de protection en PC. Pour résoudre ce problème, les opérateurs doivent équilibrer les vitesses d"écoulement via un zonage de température PID localisé. Le réglage fin des barres de restriction internes à l"intérieur de la matrice permet également d"égaliser ces vitesses de fluide.
Le délaminage de polymères différents reste un mode de défaillance catastrophique. Parfois, les couches externes se détachent complètement après refroidissement. Si vous utilisez des résines très différentes, la liaison chimique naturelle échoue. Une « couche de liaison » adhésive peut devenir strictement nécessaire. Cette couche intermédiaire microscopique agit comme un anti-stress interfacial. Il colle ensemble de manière permanente des plastiques chimiquement incompatibles.
Les contraintes de recyclage impactent votre rentabilité globale. La coextrusion permet une utilisation intensive du rebroyé à l"intérieur du noyau. Cependant, les déchets qui en résultent posent des problèmes opérationnels. Les déchets multipolymères mélangent l"ABS directement avec le PC. Ce mélange complexe s’avère beaucoup plus difficile à recycler en interne que les déchets monocouches purs. Vous avez besoin d’une gestion minutieuse du taux de rebroyage. L’ajout d’une trop grande quantité de déchets mélangés dégrade l’intégrité structurelle de la couche centrale sur plusieurs cycles.
Les défauts d’humidité et de bulles détruisent régulièrement les cycles de production. L"ABS et le PC présentent des propriétés hautement hygroscopiques. Ils absorbent de manière agressive l"humidité directement de l"air ambiant. Une ventilation sous vide inadéquate sur le corps de l’extrudeuse est un désastre. Un pré-séchage insuffisant conduit directement à des vides internes. Les ampoules en surface abîmeront instantanément la couche de finition de qualité supérieure. Faites toujours fonctionner des séchoirs par adsorption robustes pendant des heures avant d’alimenter les trémies.
Cadre d"évaluation pour l"approvisionnement en machines d"extrusion
L’achat d’équipements industriels nécessite une évaluation stratégique. Vous ne pouvez pas simplement regarder le prix de la vignette.
Considérez l’équilibre entre le CAPEX initial et le retour sur investissement à long terme. Les configurations multi-extrudeuses ont une empreinte physique nettement plus grande. Ils exigent un coût d’investissement initial plus élevé que les configurations monocouches. Cependant, ils offrent un retour sur investissement rapide grâce à d’énormes économies de matériaux. Vous enterrez le rebroyé bon marché en toute sécurité dans le noyau. Vous achetez uniquement des résines vierges coûteuses pour la couche externe ultra fine.
L"évolutivité et l"automatisation définissent l"efficacité de la production moderne. Vous devez évaluer attentivement les commandes électroniques.
Évaluez la profondeur de l’intégration de l’automate. Assurez-vous qu"il communique de manière transparente entre tous les extrudeurs.
Exigez des capacités de profilage automatique des matrices. Cela garantit un contrôle précis de l’épaisseur sur l’ensemble de la bande.
Installer des systèmes de dosage gravimétrique. Ils garantissent des rapports de couches parfaitement cohérents et empêchent les opérateurs de gaspiller manuellement des mélanges maîtres de couleurs coûteux.
Les capacités du fournisseur et les tests d"acceptation en usine (FAT) valident votre investissement important. Assurez-vous que le fabricant peut réellement démontrer une distribution stable des couches. Ils doivent atteindre cette distribution spécifique à vos vitesses de débit cibles pendant le FAT. Recherchez également attentivement le support technique localisé. Vous aurez besoin d"un accès rapide aux pièces de rechange critiques telles que des vis spécialisées, des barillets chauffés et des bandes chauffantes en céramique.
Conclusion
La transition de vos processus d’usine représente une nécessité stratégique. Les fabricants de bagages doivent constamment trouver un équilibre entre l’esthétique haut de gamme du commerce de détail et une gestion agressive des coûts des matières premières. La production d'une de classe mondiale feuille de bagage nécessite des techniques de coextrusion modernes. L'adoption de ce cadre d'ingénierie protège vos marges tout en offrant une durabilité supérieure au consommateur.
Pour avancer efficacement, envisagez ces prochaines étapes concrètes :
Auditez le mélange de matériaux actuel de votre usine pour comprendre exactement la consommation de produits vierges et ceux de produits rebroyés.
Calculez exactement les économies potentielles de résine réalisables en adoptant une configuration structurelle A/B/A.
Initier des discussions techniques avec les fournisseurs de machines en se concentrant fortement sur la capacité des matrices.
Adaptez les spécifications de l’équipement directement à vos formulations ABS et PC uniques et exclusives.
FAQ
Q : Quelle est l"épaisseur standard d"une feuille de bagage coextrudée ?
R : Cela varie généralement de 0,8 mm à 3,0 mm. L"épaisseur exacte dépend fortement de la taille spécifique du bagage. Les bagages à main nécessitent des feuilles plus fines pour gagner du poids. Les bagages enregistrés nécessitent des jauges plus épaisses pour résister aux impacts violents et aux systèmes de traitement automatisés des aéroports.
Q : Une ligne d’extrusion d’ABS monocouche existante peut-elle être mise à niveau vers la coextrusion ?
R : Oui, vous pouvez moderniser des machines plus anciennes. Vous y parvenez en ajoutant des co-extrudeuses auxiliaires. Vous devez également remplacer la simple mono-filière par un système spécialisé de bloc d"alimentation et de filière de coextrusion. Cependant, vous devez évaluer soigneusement l’espace au sol disponible et l’intégration du contrôle de ligne.
Q : Pourquoi utiliser la coextrusion PC/ABS au lieu de seulement 100 % PC ?
R : 100 % PC offre une résistance maximale aux chocs mais reste extrêmement coûteux pour les bagages du marché de masse. La co-extrusion d"une fine couche externe de PC sur un noyau épais en ABS offre la finition haut de gamme et la résistance aux rayures du PC à une fraction du coût des matières premières.
