La demande croissante de conduites de câbles souterraines et de câblage interne aux bâtiments entraîne activement des investissements majeurs dans la fabrication spécialisée. Les projets d’infrastructure nécessitent des voies fiables pour les lignes électriques et de communication critiques. Les installations modernes s"appuient largement sur des canalisations spécialisées pour protéger ces réseaux vulnérables du stress environnemental.
La production de haute qualité de conduits électriques nécessite un équilibre minutieux entre la rigidité structurelle de l’anneau et l’efficacité du matériau. Cet équilibre délicat dicte des configurations de machines très spécifiques. L'achat d'une ligne d'extrusion prête à l'emploi sans la faire correspondre aux spécifications finales des conduits entraîne souvent un gaspillage de matériaux. Cela peut également entraîner une épaisseur de paroi incohérente ou une dégradation rapide de la machine.
Cet article fournit aux directeurs d"usine et aux acheteurs B2B un cadre fondé sur des preuves. Vous apprendrez à évaluer et à sélectionner l’équipement idéal pour votre atelier de production. Nous explorerons comment adapter les matériaux polymères à des configurations de machines spécifiques pour une production optimale.
Points clés à retenir
Le matériau dicte la machine : les conduits UPVC/CPVC nécessitent des extrudeuses coniques à double vis en raison de la sensibilité à la chaleur. Si vous utilisez des granulés de PVC, vous pouvez choisir d"utiliser une extrudeuse PVC à vis unique. tandis que les conduits PE/MPP fonctionnent mieux avec les systèmes à vis unique.
La structure détermine la configuration de la ligne : les conduits flexibles à paroi unique nécessitent des configurations compactes à une seule extrudeuse ; les conduits souterrains à double paroi nécessitent des systèmes de coextrusion avec contrôle indépendant des parois intérieure et extérieure.
La précision repose sur l"étalonnage : le maintien de pressions de vide de -0,03 à -0,08 MPa est essentiel pour obtenir une géométrie ondulée cohérente et une rigidité annulaire élevée (jusqu"à SN40).
Valeur à long terme par rapport au coût initial : l"évaluation des composants du fournisseur (par exemple, les automates Siemens, les onduleurs ABB) garantit une durée de vie opérationnelle fiable de 15 à 20 ans.
Définition des critères de réussite pour la production de tuyaux de conduits électriques
La fabrication de tuyaux à gaine électrique présente un défi technique unique. Vous devez réaliser un produit présentant une paroi intérieure parfaitement lisse. Un intérieur lisse réduit la friction de traction lorsque les entrepreneurs installent des câbles lourds. En même temps, vous avez besoin d’un mur extérieur très structuré. Ce profil ondulé permet d'obtenir la rigidité annulaire nécessaire.
L’utilisation d’une structure ondulée offre d’énormes avantages économiques. Il réduit la consommation de matières premières jusqu"à 60 % par rapport aux tuyaux solides. Vous obtenez la même résistance à l’écrasement tout en dépensant beaucoup moins en polymères en vrac. Toutefois, la réalisation de ces économies nécessite des exigences précises en fonction des applications.
Considérez ces scénarios d’application de base avant d’acheter de l’équipement :
Câblage interne du bâtiment : Cette application nécessite une grande flexibilité et un caractère ignifuge. Les fabricants utilisent généralement l'UPVC pour créer des tuyaux flexibles à paroi simple.
Conduites de câbles souterrains : les tranchées profondes nécessitent une résistance élevée à l’écrasement et de longues distances continues. Le PEHD à double paroi domine ce secteur.
Forage sans tranchée/directionnel : Le forage horizontal exige une rigidité et une résistance à la température extrêmes. Les matériaux MPP (Polypropylène modifié) fonctionnent mieux ici.
Extrusion de tuyaux ondulés à simple paroi ou à double paroi pour les conduites de câbles
La structure de votre produit cible dicte directement l’ensemble de l’agencement de votre usine. Vous devez choisir la bonne approche structurelle avant de comparer les spécifications des machines. Nous divisons généralement ces systèmes en deux catégories distinctes.
Extrusion ondulée à simple paroi
Les lignes à paroi simple fabriquent des conduits flexibles principalement destinés aux intérieurs de bâtiments résidentiels et commerciaux. Ils présentent une configuration de machine simple.

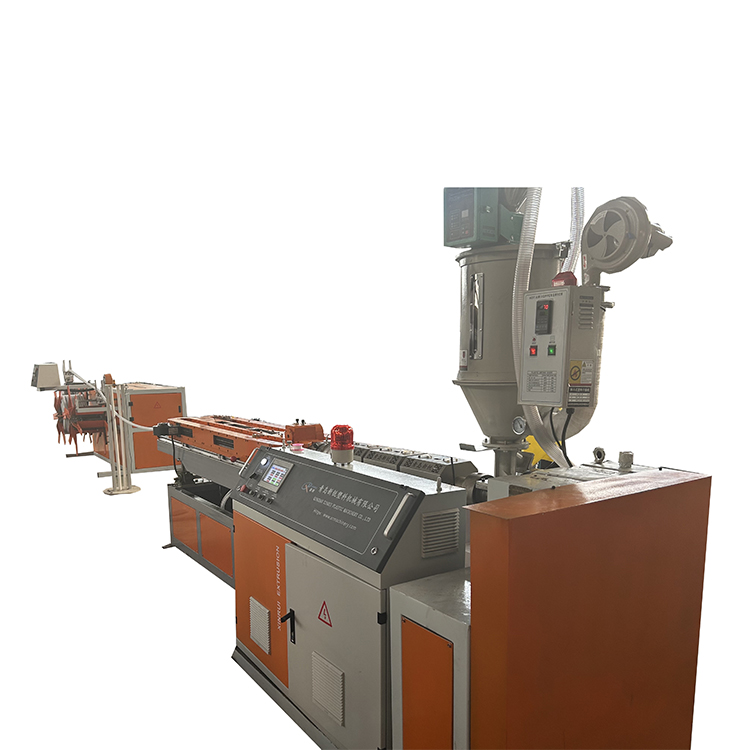

Configuration de la machine : vous n'avez besoin que d'une seule extrudeuse, d'une machine de formage, d'un enrouleur et d'une machine de découpe. Cette configuration offre un encombrement compact et une grande flexibilité de production.
Capacité de sortie : ces lignes sont optimisées pour les diamètres petits à moyens, allant généralement de 9 mm à 250 mm.

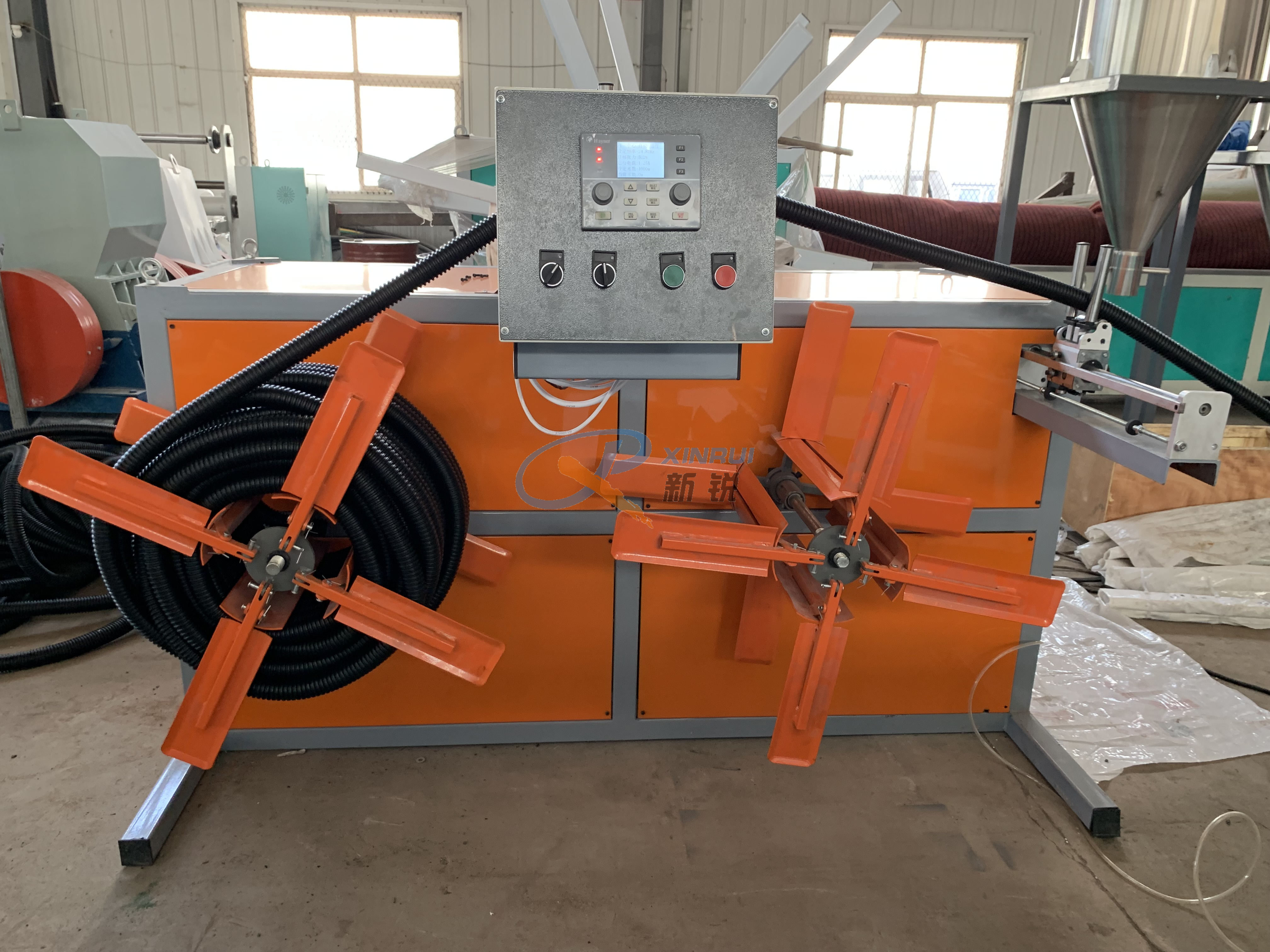

Emballage : Les produits finis s'enroulent facilement en rouleaux de 30 à 50 mètres.
Vitesse de ligne : les vitesses de production cibles atteignent souvent jusqu'à 25-40 m/min, garantissant un chiffre d'affaires quotidien élevé.
Extrusion ondulée à double paroi
Les conduits à double paroi protègent les câbles haute tension enfouis sous terre. Leur production nécessite un processus d’extrusion de tubes ondulés beaucoup plus complexe .
Configuration de la machine : vous devez utiliser une configuration de coextrusion. Cela nécessite deux extrudeuses dédiées travaillant en tandem. Ils forment simultanément une couche interne lisse et une couche externe ondulée.
Complexité du processus : Cette méthode nécessite des onduleuses horizontales avancées. Vous avez également besoin de capacités précises d’aspiration sous vide. Des systèmes de refroidissement hautement efficaces sont obligatoires. Ils lient les deux couches de manière transparente sans emprisonner de bulles d'air.
La matrice matériau-machine : adapter votre extrudeuse aux besoins en polymères
Choisir une extrudeuse basée uniquement sur sa capacité de production est une erreur courante. Vous devez adapter la conception des vis de votre machine aux propriétés rhéologiques de votre polymère spécifique. Différents plastiques fondent, coulent et se dégradent très différemment sous la pression.
Matériau polymère | Demande principale | Exigence de l"extrudeuse | Pourquoi cela correspond |
UPVC/CPVC | Conduits de construction ignifuges | Extrudeuses coniques à double vis | Matériau sensible à la chaleur et sujet à la dégradation. Nécessite de faibles forces de cisaillement et des rapports L/D courts. |
PE / PEHD/PP | Gainage flexible & souterrain | Extrudeuses monovis à haut rendement | Excellentes caractéristiques d"écoulement. Bénéficie des têtes de filière en spirale pour une distribution uniforme de la matière fondue. |
Député | Forage directionnel du réseau électrique | Vis unique avec conception de barrière | Très sensible aux contraintes de cisaillement. Des vis spécialisées assurent des températures stables. |
Spécifications UPVC et CPVC
Les fabricants s"appuient sur l"UPVC pour les conduits de construction ignifuges. Cependant, le PVC est incroyablement sensible à la chaleur. Il se dégrade rapidement s’il est exposé à un frottement excessif. Par conséquent, vous devez utiliser des extrudeuses coniques à double vis. Ils offrent de fortes capacités de mélange à des régimes inférieurs. Ils utilisent de faibles forces de cisaillement et des rapports L/D courts pour empêcher la combustion des matériaux.
Exigences de production PE / HDPE
Lors de la fabrication de tubes ondulés en PE , les règles changent complètement. Le polyéthylène possède d'excellentes caractéristiques d'écoulement. Vous avez besoin d’extrudeuses monovis à haut rendement. Regardez attentivement la conception de la tête de filière. Les têtes de filière en spirale assurent une répartition uniforme de la matière fondue. De plus, les vis simples modernes à économie d'énergie peuvent réduire votre consommation totale d'énergie jusqu'à 35 %.
Lignes directrices pour le traitement des députés
Le polypropylène modifié (MPP) protège les réseaux électriques lourds. Le MPP est très sensible aux contraintes de cisaillement lors de l’extrusion. Les vis standard endommageront les chaînes en polymère. Vous avez besoin d’extrudeuses monovis dotées de conceptions à vis barrière. Cette géométrie sépare physiquement le lit solide du bain de fusion. Il garantit des températures de fusion stables et prévient les faiblesses structurelles du tube final.
Composants de base de la machine et paramètres de processus critiques
Chaque machine à tubes ondulés repose sur plusieurs sous-systèmes synchronisés. Si un composant tombe en panne ou n’est plus calibré, c’est toute la chaîne de production qui en souffre. Comprendre ces paramètres critiques vous aide à maintenir un contrôle qualité strict.
L’onduleuse constitue le cœur battant de votre ligne de production. Il doit maintenir une chaîne continue et impeccable de blocs de moule. Le polymère fondu chaud pénètre dans ces blocs pour prendre sa forme finale. Les onduleuses de haute qualité utilisent des blocs en alliage d’aluminium usinés avec précision. Ils fonctionnent sur des chenilles fortement lubrifiées pour éviter les micro-bégaiements lors d"une production à grande vitesse.
Système d"étalonnage sous vide
La précision dimensionnelle dépend entièrement de votre système d’étalonnage sous vide. Les pressions de vide de fonctionnement doivent rester étroitement contrôlées. Gardez vos jauges composées entre -0,03 et -0,08 MPa. Cette pression négative garantit que le polymère chaud épouse entièrement les rainures du bloc de moule. Il définit de manière décisive la géométrie extérieure du tuyau et la rigidité globale de l"anneau.
Systèmes de refroidissement (eau ou air)
Vous devez extraire rapidement la chaleur du plastique pour figer sa forme. La température de l"eau de refroidissement doit être maintenue précisément entre 10 et 25 °C. Cette plage de température minimise les contraintes résiduelles dans les parois des tuyaux finis. Optez toujours pour un refroidissement par eau fermé plutôt qu’un refroidissement par air standard. Le refroidissement par eau fermé donne généralement des taux de production nettement plus élevés et une meilleure stabilité dimensionnelle.
Rapports L/D et plastification
Les rapports longueur/diamètre (L/D) des vis déterminent dans quelle mesure votre machine fait fondre les granulés de plastique brut. Les configurations standard doivent présenter des rapports L/D compris entre 25 : 1 et 30 : 1. Cette gamme offre une plastification optimale pour les polyoléfines standards. Cela donne au matériau suffisamment de temps pour fondre uniformément sans surchauffer.
Logique d’évaluation des équipements et de présélection des fournisseurs
L"achat d"une nouvelle ligne d"extrusion représente un investissement massif en capital. Vous devez évaluer rigoureusement les fabricants. Regardez au-delà du prix d’achat initial et concentrez-vous sur la viabilité opérationnelle à long terme.
Évaluation de l"expertise du fabricant
Recherchez des fournisseurs capables de fournir toute la chaîne de production. Ils devraient tout fournir, des alimentateurs automatiques aux clocheuses et empileurs en ligne. L"approvisionnement en composants auprès de plusieurs fournisseurs crée de graves lacunes d"intégration. Vous voulez un système unifié qui communique de manière transparente.
Ensuite, vérifiez le niveau de marque des composants électriques et de contrôle. Vous devez exiger des composants tels que Siemens ou Schneider pour les automates et Danfoss ou ABB pour les variateurs. Ces composants haut de gamme dictent directement les fréquences de maintenance. Ils garantissent une durée de vie opérationnelle fiable de 15 à 20 ans pour votre équipement.
Évolutivité et transparence des résultats
De nombreux fournisseurs annoncent des débits de sortie maximum théoriques. Ne vous fiez pas à ces chiffres. Évaluez plutôt les machines en fonction de taux de production stables et continus. Demandez des données de performances empiriques spécifiques au diamètre de votre tuyau cible et à votre matériau polymère exact. Un fournisseur honnête fournira des données de test plutôt que les maximums des brochures commerciales.
Conformité et certification
Vérifiez toujours les certifications mondiales. Assurez-vous que l"équipement répond aux normes ISO 9001 et CE. Ces certifications reflètent le strict respect des réglementations internationales de sécurité. Ils prouvent également que le fournisseur maintient des normes rigoureuses de contrôle de qualité interne.
Réalités de mise en œuvre et directives de dépannage
Même la meilleure machine à tubes ondulés rencontrera des obstacles opérationnels lors de la mise en service. Votre équipe d'ingénierie doit anticiper ces problèmes pour minimiser les temps d'arrêt coûteux.
Faire face aux risques courants d’adoption
Le risque d’adoption le plus courant concerne l’infrastructure des installations. Les directeurs d"usine sous-estiment souvent les exigences agressives de refroidissement des lignes modernes. Si le système de refroidissement de votre usine ne peut pas fournir suffisamment d"eau froide, vous ne pouvez pas faire fonctionner l"extrudeuse à pleine vitesse. Ce goulot d"étranglement limite considérablement votre vitesse d"extrusion maximale et nuit au retour sur investissement.
Défis de production courants à anticiper
Épaisseur de paroi inégale : les opérateurs repèrent fréquemment des points minces dans la paroi du tuyau. Ce défaut est généralement dû à un grave déséquilibre de la matrice. Cela peut également provenir des fluctuations de pression de l’extrudeuse. Vérifiez les réglages de votre pompe de fusion et réalignez immédiatement les boulons de centrage de la matrice.
Géométrie d'ondulation irrégulière : Si les crêtes extérieures semblent déformées, vérifiez vos zones de chaleur. Ce défaut est généralement dû à des températures de fusion instables. Vous devez strictement maintenir des températures comprises entre 170 et 230°C selon le polymère. Une pression de vide insuffisante ou des blocs de moule usés sont également à l'origine de ce problème.
Mauvaise liaison des couches intérieure/extérieure (double paroi) : La paroi intérieure lisse doit adhérer parfaitement à la paroi extérieure ondulée. Le délaminage indique une défaillance critique du processus. Elle nécessite un recalibrage immédiat des vitesses de coextrusion. Vous devez également ajuster les températures de fusion des deux couches pour vous assurer qu’elles fusionnent parfaitement à l’intérieur de l’onduleuse.
Conclusion
La sélection des bonnes machines est fondamentalement un exercice de rétro-ingénierie de votre produit final. Vous ne pouvez pas acheter un équipement générique et espérer qu’il fonctionnera bien dans plusieurs applications distinctes. Le succès exige une correspondance précise.
Nous vous recommandons de commencer par les paramètres spécifiques de votre application. Définissez le matériau exact, si vous avez besoin de parois simples ou doubles, le diamètre cible et la rigidité annulaire requise. Utilisez ces paramètres spécifiques pour dicter la conception des vis de l"extrudeuse, la capacité de refroidissement et les systèmes de contrôle.
Votre prochaine étape devrait impliquer une consultation directe du fournisseur. Contactez des fabricants réputés pour demander des essais d’extrusion spécifiques au matériau. Examinez attentivement leurs données sur le cycle de vie des composants et leurs contrats de service avant d"émettre une demande de devis finale.
FAQ
Q : Quel est le principal avantage de fabriquer des tuyaux ondulés pour conduits électriques au lieu de tuyaux à paroi solide ?
R : Les profilés ondulés atteignent une rigidité annulaire structurelle élevée tout en utilisant jusqu"à 60 % de matière première en moins. Cette conception hautement efficace réduit considérablement les coûts de production globaux. Il permet aux fabricants de rester très compétitifs tout en maintenant facilement la résistance à l"écrasement requise pour les environnements d"installation exigeants.
Q : Une seule ligne d’extrusion peut-elle produire à la fois des tuyaux ondulés en PE et des conduits électriques en PVC ?
R : En général, non. Le PVC nécessite une configuration conique à double vis en raison de son extrême sensibilité à la chaleur. En revanche, le PE et le PEHD utilisent des extrudeuses monovis à haut rendement. L"échange de ces matériaux avec une conception de vis inappropriée entraîne une grave dégradation du polymère, un mauvais mélange et des produits finaux invendables.
Q : Quelles classes de rigidité annulaire une machine à tubes ondulés moderne peut-elle atteindre pour les conduites de câbles ?
R : En fonction de la conception du moule, du matériau sélectionné et de l"épaisseur de paroi programmée, des machines de qualité peuvent produire une large gamme de conduits. Les lignes modernes fabriquent confortablement des produits allant des classes SN2 standard jusqu"aux classifications SN40 à haute résistance pour des applications souterraines incroyablement exigeantes et profondes.
