Le secteur de la fabrication de dispositifs médicaux connaît actuellement une transformation massive. L’industrie s’éloigne rapidement des tubes en vrac à faible tolérance. Nous nous dirigeons désormais vers des applications de micro-précision hautement spécialisées. Les chirurgiens exigent des structures complexes à plusieurs lumières et des parois ultra fines pour exécuter des procédures mini-invasives en toute sécurité. Pour les fabricants, le déploiement d’une ligne d’extrusion de tubes médicaux pour la production de cathéters en PVC présente un défi thermodynamique strict. Vous devez soigneusement équilibrer le débit à grande vitesse avec l’extrême sensibilité thermique du PVC de qualité médicale.
Réussir dans cet environnement nécessite un contrôle opérationnel sans faille. Une ligne de production réussie atteint une stabilité dimensionnelle au niveau micro. Vous devez souvent respecter des tolérances strictes de ± 10 microns sans induire de dégradation du polymère. Atteindre ces objectifs garantit à chaque fois des performances cliniques conformes aux normes ISO. Cela minimise également considérablement les taux de rebut coûteux dans votre usine. Dans ce guide, nous explorerons exactement comment les exigences cliniques dictent l’architecture de la machine. Vous découvrirez les protocoles d"étalonnage en aval, les stratégies d"automatisation critiques en boucle fermée et les critères essentiels de vérification des partenaires d"équipement.
Points clés à retenir
La sensibilité du matériau constitue le goulot d'étranglement : le PVC commence à se dégrader thermiquement à des températures aussi basses que 120 °C ; Les extrudeuses standard « universelles » provoqueront un cisaillement excessif et une rupture du matériau.
Précision égale réduction des coûts : la mise à niveau vers le contrôle dimensionnel en boucle fermée et l'étalonnage sous vide peut réduire l'utilisation de matériel médical de grande valeur jusqu'à 12,5 % grâce à des tolérances plus strictes.
La dynamique de refroidissement est importante : une trempe inappropriée ou des creux de refroidissement courts entraînent une rétention de chaleur interne, modifiant les propriétés mécaniques (flexibilité, résistance à la torsion) du tube médical en PVC final.
L'automatisation est obligatoire pour la conformité : les lignes modernes s'appuient sur des lasers multi-axes intégrés et des capteurs à ultrasons alimentant directement les systèmes PLC pour maintenir une fabrication prête pour la salle blanche et sans intervention.
L"écart entre la clinique et la fabrication : pourquoi la production de cathéters en PVC est impitoyable
Les chirurgiens ne prennent généralement pas en compte les pressions de fusion des polymères ni les régimes de l’extrudeuse. Ils se soucient exclusivement de la sensation et des performances d"un appareil lors d"une insertion critique. Il est essentiel pour votre réussite de mapper ces exigences exigeantes des utilisateurs finaux sur des capacités de fabrication spécifiques. Vous devez traduire efficacement les sensations cliniques subjectives en données de processus concrètes et mesurables.
Traduire la sensation clinique pour traiter les données
Chaque caractéristique physique d"un dispositif chirurgical remonte à un réglage thermique ou mécanique spécifique sur votre ligne d"extrusion. De petits écarts se transforment en échecs cliniques massifs.
Poussabilité et couple : lors d'interventions cardiovasculaires complexes, les médecins s'appuient sur une réponse de couple de 1:1. S'ils tordent l'extrémité proximale, l'extrémité distale doit réagir de la même manière. Cette caractéristique provient directement de la stricte intégrité structurelle lors de l’extrusion. Vous y parvenez grâce à des murs parfaitement concentriques. Dans les configurations avancées, vous pouvez utiliser des stratégies de coextrusion intégrant des polymères rigides ou un tressage de fils en acier inoxydable.
Rigidité à la flexion et résistance à la torsion : Un tube plié à l'intérieur d'un patient crée une urgence immédiate. La flexibilité du dispositif dépend fortement des taux exacts de chauffage et de refroidissement pendant le cycle d'extrusion. Ces cycles thermiques dictent la structure interne du polymère. Les processus de refroidissement précipités altèrent de façon permanente la cristallinité du plastique, le rendant cassant ou sujet à un effondrement soudain.
Le défi du PVC
Le PVC médical reste un matériau très apprécié dans le secteur mondial de la santé. Il offre une biocompatibilité inégalée, une rentabilité distincte et une excellente flexibilité. Cependant, le PVC médical est exceptionnellement sujet à la dégradation thermique et induite par le cisaillement. Il agit comme un fluide hautement sensible sous pression.
De petites fluctuations de votre pression de fusion sont directement corrélées à des finitions de surface rugueuses. Une surface rugueuse et dégradée constitue un vivier microscopique de risques bactériens. Cela augmente également considérablement la friction lors des interventions chirurgicales. Vous ne pouvez pas traiter ce matériau en utilisant une force agressive. Vous devez contrôler étroitement chaque variable thermique pour maintenir une finition impeccable, semblable à celle du verre, sur le produit final.

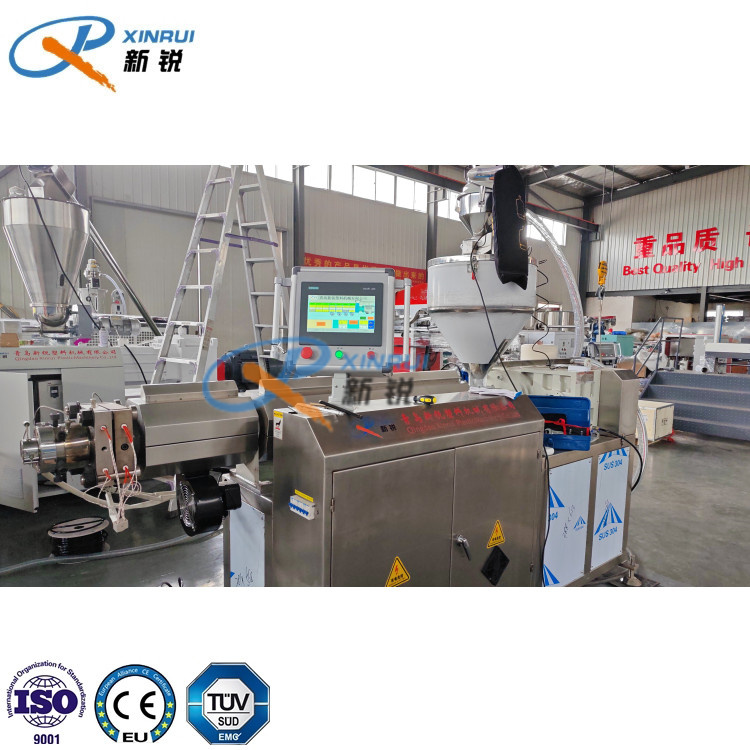

Architecture de base d"une extrudeuse de tubes médicaux de précision
L'évaluation de la machine hôte principale est votre première étape opérationnelle majeure. Vous devez rechercher des dimensions mécaniques spécifiques pour éviter la dégradation des matériaux et garantir une cohérence absolue du flux. Une machine standard ne peut tout simplement pas traiter efficacement les polymères sensibles à la chaleur. Choisir la bonne extrudeuse de tubes médicaux établit votre qualité de base et protège vos matières premières de la combustion.
Géométrie des vis et du canon
Évitez les fournisseurs qui proposent des vis à usage général pour des applications médicales. Le traitement du PVC nécessite des conceptions de vis barrière hautement spécialisées. Ces vis spécialisées font fondre le polymère uniformément à basse température. Ils y parviennent sans provoquer de dangereux cisaillements excessifs. Un frottement excessif pousse facilement le PVC fondu au-delà de son seuil de dégradation rapide.
De plus, vous devez évaluer les exigences spécifiques en matière d’alliage dès le début de la phase d’approvisionnement. Si votre installation pivote occasionnellement pour gérer des polymères fluorés corrosifs comme le FEP ou le PTFE aux côtés du PVC, l"acier standard échouera. Vous devez spécifier des barillets et des vis en Hastelloy pour éviter une corrosion chimique grave à l"intérieur de la machine.
Contrôle du débit massique des polymères
L’intégration de pompes à engrenages de haute précision dans votre ligne n’est absolument pas négociable. Les extrudeuses traditionnelles souffrent souvent de légères pulsations de sortie. Les pompes à engrenages éliminent activement ce pompage de l"extrudeuse. Ils garantissent un débit volumétrique exact indépendamment des changements mineurs de contre-pression en aval.
Cette stabilisation devient obligatoire lorsqu’on vise des micro-tolérances ultra serrées. Sans pompe à engrenages, le débit de polymère fluctue naturellement. Ces fluctuations créent des points épais et minces imprévisibles sur toute la longueur du tube.
Conception de matrice simplifiée
Vous avez besoin de filières à tête transversale spécialisées équipées de canaux d"écoulement internes hautement rationalisés. Cette géométrie élimine spécifiquement les « zones mortes » du matériau. Toute stagnation du polymère à l’intérieur de la matrice conduit immédiatement à un matériau brûlé et dégradé. De tels défauts rejettent instantanément des lots de production entiers et obligent à l’arrêt complet de la ligne pour nettoyage.
| | Architecture d"extrudeuse générale ou de précision |
Composant système | Extrudeuse industrielle standard | Extrudeuse médicale de précision |
Conception de vis | Universel/usage général | Vis barrière à faible cisaillement optimisée pour le PVC |
Contrôle du débit massique | Directement depuis l"extrudeuse (risque de surtension élevé) | Pompe à engrenages de fusion de précision intégrée |
Géométrie des matrices | Matrice en ligne standard (sujet à la stagnation) | Matrice à tête transversale avec canaux très rationalisés |
Construction en alliage | Acier trempé standard | Composants en acier inoxydable ou Hastelloy de qualité FDA |
Étalonnage en aval : relier le débit à grande vitesse aux micro-tolérances
La façon dont la machine gère le polymère immédiatement après sa sortie de la filière dicte fortement votre taux de rendement global. Les vitesses de production élevées entrent souvent en conflit direct avec une haute précision. La gestion de cet équilibre thermodynamique délicat détermine le succès commercial ultime de votre ligne de production de cathéters..
Dimensionnement interne et externe
L"étalonnage nécessite une double approche simultanée pour verrouiller instantanément les dimensions avant que le plastique ne s"affaisse ou ne se déforme.
Dimensionnement externe : les réservoirs d'étalonnage sous vide à haute stabilité verrouillent solidement le diamètre extérieur. Ces réservoirs tirent le matériau semi-fondu vers l’extérieur contre des manchons de calibrage très précis en utilisant une pression négative. L'eau refroidit simultanément l'extérieur pour geler la dimension en place.
Dimensionnement interne : L'injection d'air à basse pression microrégulée soutient la cavité de la lumière interne. Les systèmes doivent contrôler cette pression d'air interne avec précision à ±0,002 bar lors d'un refroidissement rapide. Si la pression chute, les parois intérieures s'effondrent. Si la pression augmente, le tube gonfle hors des spécifications.
Atténuer le risque de réchauffage « à l"envers »
De nombreux fabricants sont confrontés à des défauts thermiques cachés qui surviennent longtemps après que le plastique quitte la matrice. Comprendre la dynamique du refroidissement évite ce piège courant.
Profil de risque : La précipitation du processus de refroidissement entraîne d’énormes problèmes de qualité latents. Si vous utilisez un abreuvoir trop court pour la vitesse de votre ligne, l'âme du tube médical en PVC reste thermiquement chaude. Lorsque le tube sort du bain-marie final, cette chaleur interne migre vers l’extérieur. La chaleur résiduelle agit pour adoucir à nouveau l'extérieur. Cela modifie la consistance physique, déforme l'épaisseur de la paroi et détruit votre résistance au pli.
Solution : Vous devez spécifier des durées de refroidissement strictement calculées. Basez ces calculs physiques sur vos vitesses de ligne maximales souhaitées et vos profils de murs les plus épais. Assurer une trempe complète et profonde. Cela retarde la cristallisation indésirable et maintient une flexibilité uniforme sur toute la section transversale du tube.
Automatisation en boucle fermée et contrôle qualité (SPC)
La fabrication médicale moderne limite considérablement les interventions manuelles. Le passage de la dépendance des opérateurs au contrôle statistique automatisé des processus (SPC) protège la cohérence de vos produits. Il répond également aux exigences strictes d’audit réglementaire dictées par les agences mondiales de santé.
Intégration des mesures en ligne
Vous ne pouvez tout simplement pas gérer ce que vous ne mesurez pas en continu. L’échantillonnage par lots n’est plus suffisant pour les dispositifs médicaux de classe II et classe III. Vous avez besoin de capteurs en ligne qui analysent le produit en continu.
Micromètres laser multi-axes : ces appareils scannent le tube en permanence sous plusieurs angles. Ils assurent une surveillance continue du diamètre extérieur (OD) et détectent instantanément les problèmes d’ovalité microscopique.
Sondes à rétrodiffusion gamma ou à ultrasons : ces outils avancés valident l’épaisseur des parois en temps réel. Ils projettent des vagues à travers le plastique pour mesurer les dimensions intérieures sans toucher la surface stérile.
Validation de la concentricité : la cartographie par réflexion ultrasonique garantit des lumières parfaitement centrées. Cela garantit que l'épaisseur de la paroi reste parfaitement uniforme sur les 360 degrés du tube.
Commentaires en boucle fermée
Le simple déclenchement d’alarmes clignotantes rouges ne suffit plus pour les salles blanches modernes. L"automatisation intelligente nécessite un véritable retour d"information en boucle fermée. L’automate doit micro-ajuster de manière autonome les paramètres de la machine sans intervention humaine.
Lorsque les capteurs en ligne détectent un changement dimensionnel, le système doit réagir instantanément. Le PLC ajuste le régime de la vis ou ajuste la tension de transport du cabestan en quelques millisecondes. Cette réponse rapide et automatisée est essentielle pour maintenir des vitesses de ligne élevées en toute sécurité. Il élimine complètement les approximations manuelles et réduit considérablement le gaspillage de matières premières pendant les phases de démarrage.
Cadre de passation des marchés : présélection d"un partenaire pour une ligne d"extrusion de tubes médicaux
L’évaluation d’un fournisseur de machines va bien au-delà de la comparaison des spécifications du fer brut et de l’acier. Vous devez les examiner de manière agressive en tant que véritable partenaire OEM. Ils doivent se montrer capables de prendre en charge des environnements réglementaires rigoureux et des procédures de validation complexes.
Préparation aux salles blanches et ergonomie
L"empreinte physique de la machine doit prendre en charge nativement les environnements de salle blanche ISO classe 7 ou 8. Vous ne pouvez pas transformer une machine sale en un espace propre.
Recherchez spécifiquement les surfaces en acier inoxydable de qualité FDA que les opérateurs peuvent essuyer de manière agressive. Assurez-vous que toutes les transmissions et courroies sont entièrement fermées pour éviter la génération de poussière. L’équipement ne doit générer absolument aucune particule lors d’un fonctionnement continu à grande vitesse. Les services d’eau et d’électricité doivent acheminer proprement pour éviter les risques de trébuchement ou les pièges à saletés.
Journalisation des logiciels et de la conformité
Les organismes de réglementation exigent une traçabilité complète pour chaque millimètre de tube produit. Assurez-vous que les systèmes IHM et PLC enregistrent automatiquement toutes les données de lots en toute sécurité. Ils doivent gérer la gestion électronique des recettes de manière native, empêchant les opérateurs non autorisés de modifier les paramètres thermiques critiques.
La génération de pistes d’audit fiables et inaltérables est fondamentalement requise pour la documentation CE et FDA. Si la machine ne peut pas exporter de journaux de production sécurisés via des systèmes SCADA centralisés, elle n’est pas vraiment de qualité médicale.
Approvisionnement clé en main ou composants
Le regroupement d’une gamme provenant de plusieurs fournisseurs crée des risques d’intégration énormes. Donnez la priorité aux fournisseurs proposant une validation complète et une intégration clé en main sous un même toit.
Ils doivent fournir des tests d"acceptation en usine (FAT) complets dans leurs installations et des tests d"acceptation sur site (SAT) dans les vôtres. Forcez-les à prouver des tolérances de ±0,03 mm ou plus en utilisant votre composé PVC exact avant d"autoriser l"expédition. Cette phase de validation prouve que la machine peut réellement fournir la précision clinique dont vous avez besoin en utilisant des matériaux réels.
Conclusion
Investir massivement dans une ligne d’extrusion de précision pour les cathéters en PVC constitue un exercice massif de réduction rigoureuse des risques. Les lignes traditionnelles dépendent beaucoup trop de l'intuition de l'opérateur et des réglages manuels de la tension. À l’inverse, les systèmes modernes utilisent une conception thermodynamique avancée et des données en boucle fermée pour garantir la cohérence dimensionnelle à chaque fois.
Pour avancer avec succès, mettez en œuvre les étapes d’action suivantes :
Vérifiez immédiatement vos taux de rebuts actuels, en vous concentrant spécifiquement sur les déchets causés par des variations dimensionnelles ou une dégradation thermique visuelle.
Défiez vos fournisseurs d’extrudeuses potentiels directement pendant le processus d’appel d’offres. Demandez-leur de documenter les temps de réponse de leurs capteurs en boucle fermée dans des conditions de vitesse élevée.
Exigez des essais FAT réels pour valider l"efficacité des vis de barrière en utilisant votre formulation de résine PVC spécifique, plutôt que des tests de plastiques génériques.
Assurez-vous que la longueur de vos auges de refroidissement correspond à vos objectifs de mise à l"échelle agressifs pour éviter les défauts latents de réchauffage à l"envers.
En appliquant ces normes, vous améliorez vos capacités de fabrication, protégez la sécurité des patients et sécurisez votre position dans le secteur concurrentiel des dispositifs médicaux.
FAQ
Q : Quelle est la tolérance dimensionnelle standard pour l’extrusion de tubes médicaux de précision ?
R : Les tubes IV standard ciblent généralement des tolérances de ±0,03 mm. Cependant, les cathéters multilumières et les appareils cardiovasculaires avancés nécessitent souvent des tolérances aussi strictes que ±10 microns (±0,01 mm). Le respect de ces mesures strictes garantit la viabilité clinique et garantit la compatibilité avec les connecteurs chirurgicaux correspondants.
Q : Pourquoi le PVC de qualité médicale se dégrade-t-il dans les anciennes machines d"extrusion ?
R : Les anciennes machines souffrent souvent de zones mortes importantes dans le dé. Ils utilisent également des conceptions de vis agressives et à usage général. Le PVC est très sensible à la chaleur. Un frottement excessif provoqué par un cisaillement excessif, combiné à un temps de séjour prolongé dans le fût, pousse facilement la matière fondue au-delà de son seuil de dégradation.
Q : Comment un système en boucle fermée améliore-t-il les lignes de production de cathéters ?
R : Il utilise des capteurs en ligne, comme des micromètres laser multi-axes, pour détecter instantanément les changements dimensionnels microscopiques. Le système ajuste automatiquement les vitesses de transport ou les débits des pompes à engrenages en temps réel. Cela élimine complètement les incertitudes manuelles de l’opérateur, stabilise le processus et réduit considérablement le gaspillage de matières premières.
