Dans la fabrication de plastiques en grand volume, la transformation de la résine brute en un tuyau fini impeccable exige un contrôle rigoureux des variables thermiques et mécaniques. Vous avez besoin de zones de chauffage très précises et de systèmes d"entraînement robustes pour maintenir la stabilité de la production. Les équipements de qualité inférieure entraînent régulièrement des taux de rebut inacceptablement élevés dans les usines. Cela produit des épaisseurs de paroi incohérentes et augmente vos coûts énergétiques globaux par kilogramme traité. Le dépassement des machines d’entrée de gamme modifie toute votre dynamique opérationnelle. Vous pouvez évaluer efficacement les équipements de qualité industrielle en fonction d"un débit soutenu, d"une qualité de fusion optimale et d"une optimisation du rendement à long terme.
Ce guide complet fournit une analyse pragmatique de l"ensemble du processus de production, depuis la manipulation de la résine jusqu"à la coupe finale. Vous découvrirez les différences de configuration critiques requises pour différents types de polymères et charges de charges. Nous fournissons également un cadre rigoureux et fondé sur des preuves pour présélectionner une machine de qualité commerciale capable de répondre à des normes de qualité internationales strictes.
Points clés à retenir
Débit par rapport à la qualité : La véritable mesure d'une ligne d'extrusion de tubes n'est pas le rendement maximal, mais son rendement soutenu en tubes conformes aux spécifications avec un minimum de déchets de matières premières.
La spécificité du matériau est importante : le traitement du PVC standard nécessite une géométrie de vis, des profils de couple et une résistance à la corrosion différents par rapport à la production spécialisée de tuyaux UPVC ou à une ligne de tuyaux dédiée en CPVC.
Base d'évaluation : la sélection des machines doit reposer sur des données empiriques, en particulier sur les rapports L/D, la consommation d'énergie spécifique (SEC) et le contrôle qualité en ligne automatisé, plutôt que sur les seules allégations de capacité nominale.
Risques de mise en œuvre : les temps d'arrêt imprévus sont le plus souvent causés par une mauvaise conception du réservoir d'étalonnage et une usure rapide des vis ; les atténuer nécessite un contrôle préalable de l’outillage et de la métallurgie.
Déconstruire le processus de production pour l’optimisation du rendement
La cartographie du flux de travail d'extrusion standard met en évidence exactement où les ingénieurs de production évaluent l'efficacité de la machine. Chaque étape, depuis la prise des matières premières jusqu'à la découpe en aval, a un impact sur le rendement final. Nous pouvons décomposer cette opération complexe en phases distinctes et gérables. Cela aide les opérateurs à identifier les goulots d'étranglement au sein d'une ligne d'extrusion de tubes standard..
Dosage et mélange de matériaux
Une qualité constante des tuyaux commence bien avant que le plastique n’entre dans le fût. Les fabricants doivent mélanger avec précision la résine PVC, les stabilisants, les lubrifiants et les charges de carbonate de calcium (CaCO3). Le dosage volumétrique repose sur le volume, qui fluctue en fonction de la densité apparente du matériau. Le dosage gravimétrique mesure les ingrédients en fonction de leur poids exact. Vous devez toujours insister sur les systèmes d"alimentation gravimétriques. Ils minimisent les variations d’un lot à l’autre. Ils garantissent que l"extrudeuse reçoive un mélange homogène et stable.
Phase de fusion et d"extrusion
L’extrudeuse constitue le cœur de l’opération. Le traitement du PVC repose strictement sur des extrudeuses à double vis en raison de la sensibilité thermique du matériau. Les extrudeuses coniques à double vis forcent la matière fondue à travers une zone de volume décroissante. Cela crée une pression exceptionnelle au niveau de la tête de filière, ce qui les rend idéales pour les tuyaux de grand diamètre. Les extrudeuses parallèles à double vis offrent un temps de séjour plus long. Ils gèrent mieux les formulations riches en charges car elles génèrent une chaleur de cisaillement moins intense. Les deux conceptions doivent plastifier complètement la matière fondue sans déclencher de dégradation thermique.

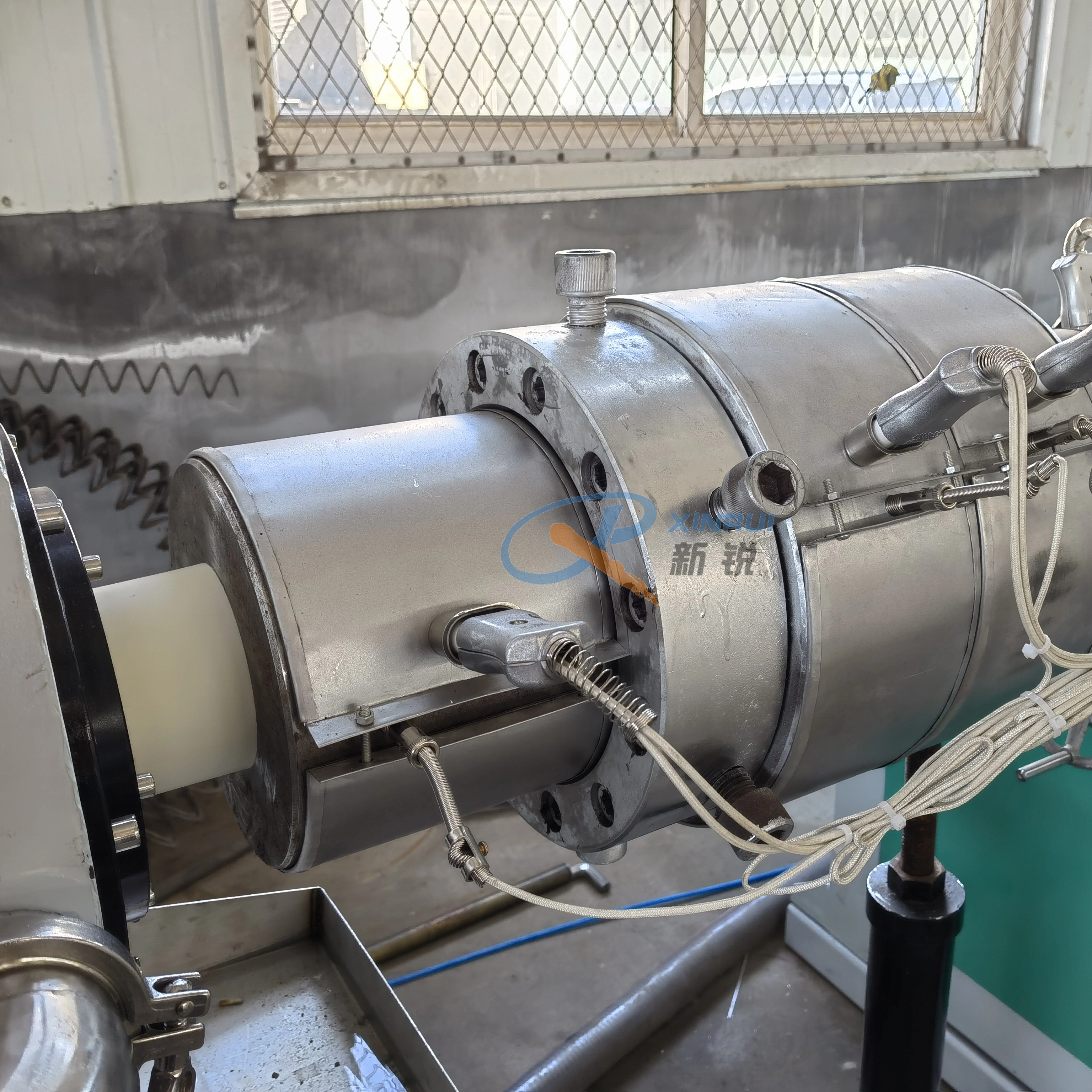

Une fois plastifiée, la matière fondue entre dans la tête de filière. Cet outillage façonne le plastique fondu en un profil cylindrique. Les fabricants utilisent couramment des filières araignées pour les tuyaux standard. Les matrices Spider utilisent des pattes métalliques pour maintenir le mandrin central. Cependant, ces pattes divisent le flux de matière fondue, créant parfois des lignes de soudure faibles dans le tube fini. Les matrices de panier résolvent ce problème. Ils forcent la matière fondue à travers un cylindre perforé, éliminant entièrement les lignes de soudure et garantissant une épaisseur de paroi uniforme sur tous les axes.
Étalonnage sous vide et refroidissement
Le tuyau chaud nouvellement formé sort de la filière et entre dans le réservoir d’étalonnage sous vide. La pression du vide tire le plastique souple contre un manchon de dimensionnement. Cela gèle le diamètre extérieur selon des spécifications exactes. Après l"étalonnage, le tuyau entre dans des bains de refroidissement par pulvérisation à plusieurs étages. Vous devez refroidir le plastique progressivement. Les chutes soudaines de température provoquent des contraintes internes et une ovalisation des tuyaux. Le refroidissement par pulvérisation utilise moins d’eau qu’une immersion complète et offre des taux de transfert de chaleur supérieurs.
Transport et découpe
L"unité de transport tire le tuyau à travers les réservoirs de refroidissement à une vitesse précise. La traction de transport doit correspondre parfaitement au diamètre du tuyau. Les petits tuyaux nécessitent des courroies à double chenille. Les tuyaux de grand diamètre nécessitent des configurations à quatre, six ou même huit chenilles pour éviter tout glissement. Après avoir tiré, la machine coupe le tuyau à longueur. Les scies planétaires tournent autour du tuyau, coupant et chanfreinant simultanément le bord. Les couteaux à mouche coupent rapidement les petits tuyaux, ne créant aucune poussière.
Changements de configuration UPVC et CPVC
Les acheteurs supposent souvent à tort que toutes les variantes de PVC fonctionnent de la même manière. Différents matériaux exigent des exigences d"équipement radicalement différentes. Vous devez faire correspondre la métallurgie de la machine et la capacité d"entraînement directement au polymère souhaité.
Traitement standard du PVC et de l"UPVC
Le PVC non plastifié (UPVC) constitue la norme industrielle pour les conduites rigides d’eau et d’égout. La production dédiée de tuyaux UPVC donne la priorité à un couple élevé et à une stabilité thermique stricte. Les barils standards traités au nitrure traitent efficacement l'UPVC. Les zones de contrôle de température doivent réagir rapidement pour éviter que l'UPVC sensible à la chaleur ne brûle. Les ingénieurs se concentrent sur l’optimisation de la vitesse de production tout en maintenant une pression de fusion uniforme.
Réalités des canalisations en CPVC
Le PVC chloré (CPVC) résiste à des températures beaucoup plus élevées, ce qui le rend idéal pour la distribution d'eau chaude. Cependant, le CPVC se traite très mal sur des machines standard. Sa viscosité élevée à l’état fondu génère un immense frottement de cisaillement. De plus, la teneur supplémentaire en chlore rend la matière fondue très corrosive. Une canalisation CPVC dédiée nécessite des configurations spécialisées.
Métallurgie : la nitruration standard échoue rapidement. Vous avez besoin de vis et de barillets bimétalliques recouverts de carbure de tungstène ou d'alliages anticorrosion similaires de haute qualité.
Systèmes d'entraînement : Le CPVC nécessite un régime de vis inférieur pour éviter de brûler, mais nécessite une capacité de couple nettement plus élevée pour pousser la matière fondue visqueuse.
Conception des matrices : l'outillage nécessite un chromage spécialisé et des canaux d'écoulement rationalisés pour manipuler en toute sécurité des matériaux sensibles à la chaleur et à friction élevée.
Matrice de décision de configuration
De nombreux directeurs d"usine se demandent si une seule ligne peut traiter les deux matériaux. La modernisation d"une ligne standard pour une ligne à double usage s"avère souvent très inefficace. Changer les vis et les têtes de filière prend des heures, ce qui bloque la production. Nous recommandons d"évaluer les objectifs opérationnels à l"aide de cette matrice.
Exigence technique | Production PVC | Production de CPVC |
Matériau de la vis et du canon | Acier nitruré standard | Alliage bimétallique/carbure de tungstène |
Régime opérationnel | Moyen à élevé | Faible (pour éviter les brûlures par cisaillement) |
Exigence de couple | Couple élevé standard | Capacité de couple ultra élevée |
Placage de tête de filière | Polissage standard | Chrome lourd / Anticorrosion |
Critères d"évaluation critiques lors du choix d"une machine à tuyaux en PVC
Les brochures OEM mettent souvent en avant les meilleurs scénarios. Les acheteurs ont besoin d’un cadre sceptique et fondé sur des preuves pour comparer les spécifications. L'évaluation d'une moderne machine à tubes en PVC nécessite de dépasser le marketing tape-à-l'oeil et d'analyser les données mécaniques de base.
Capacité réelle ou nominale
Les fabricants annoncent fréquemment une production théorique maximale (par exemple, 500 kg/h). Vous devez tester ces affirmations par rapport aux contraintes opérationnelles réelles. La capacité nominale suppose des conditions parfaites avec une résine idéale. La capacité réelle tient compte des limites de l"outillage, des pourcentages de remplissage et de la longueur du réservoir de refroidissement. Une machine peut extruder 500 kg/h, mais si le réservoir de refroidissement ne refroidit efficacement que 350 kg/h, votre capacité réelle reste plafonnée à 350 kg/h. Évaluez toujours la sortie en fonction du composant en aval le plus lent.
Géométrie des vis et du canon
Le rapport longueur/diamètre (L/D) dicte directement la qualité de la fonte. Les rapports typiques des vis doubles vont de 22:1 à 36:1. Des pourcentages plus élevés de charge de carbonate de calcium nécessitent un rapport L/D plus long pour garantir un mélange complet et éviter les particules non fondues. Vous devez revoir la conception de la vis par rapport à votre formulation spécifique. Les zones de mélange agressives fonctionnent bien pour les conduites très remplies mais peuvent brûler les conduites sous pression non remplies.
Profilage d"efficacité énergétique
L"électricité représente une part massive des dépenses d"exploitation. Évaluez les machines en fonction de la consommation d"énergie spécifique (SEC), mesurée en kW/kg de matériau traité. Recherchez trois mises à niveau critiques. Les moteurs synchrones à aimant permanent (PMSM) offrent un rendement supérieur à celui des moteurs à courant alternatif standard. Les bandes chauffantes isolées empêchent les pertes thermiques dans l’environnement de l’usine. Les entraînements à fréquence variable (VFD) optimisent la consommation d"énergie de tous les moteurs. Ces fonctionnalités réduisent considérablement la consommation d’énergie à long terme.
Automatisation et contrôle qualité en ligne
La surpondération matérielle représente une pure perte de profit. Les opérateurs exécutent naturellement des lignes légèrement épaisses pour éviter de descendre en dessous de l"épaisseur standard minimale. L’intégration de la mesure d’épaisseur de paroi par ultrasons résout ce problème. Les scanners à ultrasons lisent la paroi du tuyau à 360 degrés en temps réel. Ils se connectent à un système de contrôle en boucle fermée. Si le tuyau est trop épais, le système accélère automatiquement le tirage ou ralentit l"extrudeuse. Cette automatisation élimine complètement les fuites de matériaux.
Meilleure pratique : demandez toujours au fournisseur des données empiriques sur la consommation d'énergie spécifique (SEC) pour le diamètre exact de votre tuyau et la charge de remplissage avant de finaliser un achat.
Mise à l’échelle : le rôle des intégrations d’équipements auxiliaires
Les systèmes auxiliaires différencient les configurations d’entrée de gamme des opérations commerciales hautement évolutives. L"intégration de l"automatisation en aval et en amont réduit la dépendance en matière de main-d"œuvre et stabilise la qualité de la production.
Automatisation de la manutention des matériaux
Le chargement manuel de la résine introduit des risques de contamination et crée des goulots d"étranglement en matière de main d"œuvre. Les installations commerciales utilisent des systèmes automatisés de chargement sous vide du silo à l’extrudeuse. Le transport pneumatique centralisé déplace la résine, les charges et les additifs à travers des tuyaux fermés. Cela évite l’accumulation de poussière dans l’usine et garantit que le mélangeur gravimétrique ne fonctionne jamais à sec.
Intégration de Belling et de Socketing
Les tuyaux nécessitent des extrémités évasées pour les connexions communes. Vous pouvez effectuer cette opération manuellement hors ligne ou intégrer une clocheuse automatisée en ligne. Les machines à douilles en ligne se synchronisent directement avec la vitesse de la ligne d"extrusion. Ils chauffent l"extrémité du tuyau et forment des douilles de type U (pour les joints en caoutchouc) ou de type R (ciment à solvant). Une synchronisation appropriée garantit que le processus de belling ne crée jamais de blocage de production.
Intégration du système de recyclage
La génération de déchets se produit lors du démarrage, de l"arrêt et des changements de taille. Jeter des tuyaux hors spécifications détruit les marges bénéficiaires. Vous devez utiliser des broyeurs et des pulvérisateurs dédiés. Les broyeurs brisent les longs tuyaux en morceaux. Les pulvérisateurs broient ces morceaux en une poudre fine. Vous pouvez réintroduire en toute sécurité ce matériau rebroyé dans le mélangeur primaire à des pourcentages contrôlés. Le recyclage en boucle fermée protège vos résultats.
Réalités de mise en œuvre, taux de rebut et risques de production
L’installation d’équipements industriels lourds se fait rarement sans friction. Reconnaître ce qui ne va pas lors du déploiement vous aide à élaborer des stratégies d"atténuation robustes.
La phase de « Burn-In » en usine
Les 90 premiers jours d’exploitation présentent des défis concrets. Les opérateurs sont confrontés à des courbes d"apprentissage abruptes lors de la transition vers des panneaux hautement automatisés. Vous devez composer des recettes de résine adaptées au profil thermique spécifique des nouvelles vis. Attendez-vous à des taux de rebut plus élevés au cours de cette période initiale. Consacrez suffisamment de temps aux ingénieurs OEM pour effectuer une formation sur site. Précipiter la phase de mise en service garantit une instabilité opérationnelle à long terme.
Identifier rapidement les causes profondes évite un gaspillage massif.
Excentricité de l'épaisseur de paroi : généralement causée par une broche de matrice mal centrée ou par une pulvérisation de refroidissement inégale dans la première chambre à vide.
Rugosité de la surface intérieure : indique l'humidité dans la matière première ou des températures de tête de filière inadéquates.
Brûlure prématurée : résulte d'un régime de vis excessif, de zones de corps usées ou de ventilateurs de refroidissement défaillants sur le corps de l'extrudeuse.
Projections d’usure
Des hypothèses transparentes concernant la durée de vie des pièces évitent les crises budgétaires soudaines. Les vis et les barillets s"usent constamment. L’utilisation de formulations riches en charges (plus de 30 % de carbonate de calcium) accélère considérablement cette usure. Une résine hautement chargée de traitement de vis standard peut nécessiter une remise à neuf après 10 000 heures. Surveillez régulièrement la contre-pression de l’extrudeuse. Une chute de pression indique une usure importante des vis. Planifiez votre budget pièces de rechange en conséquence.
Erreur courante : ne pas aligner parfaitement les pistes de transport avec l'axe d'extrusion. Même un désalignement d’un degré crée de graves contraintes internes et plie le produit final.
Le cadre de retour sur investissement : présélection des fournisseurs et prochaines étapes
Guidez votre décision d’achat en fonction de résultats commerciaux garantis. La machine la moins chère au départ devient souvent la machine la plus coûteuse à exploiter.
Conformité et certifications
Une machine n’a aucune valeur si elle ne peut pas produire de manière cohérente des tuyaux répondant aux normes du marché régional. Vous devez garantir que l’équipement peut respecter des tolérances strictes. Par exemple, les marchés nord-américains exigent le respect de la norme ASTM D1785 pour le PVC Schedule 40/80 ou de l"AWWA C900 pour les conduites d"eau municipales. Les marchés européens exigent la conformité aux normes DIN et ISO. Demandez aux fournisseurs des études de cas prouvant que leur équipement répond à vos certifications cibles spécifiques en fonctionnement continu.
Exigences de diligence raisonnable des fournisseurs
Lors de la présélection d’une robuste ligne d’extrusion de tuyaux en PVC , exigez la transparence. N'acceptez pas d'assurances verbales. Vous devez évaluer les fournisseurs sur la base de livrables concrets.
Tests d'acceptation en usine (FAT) documentés : nécessitent une analyse en direct du diamètre spécifique de votre tuyau dans les installations du fournisseur avant l'expédition. Vérifiez personnellement la capacité de sortie et la stabilité dimensionnelle.
Origines des composants : Inspectez la nomenclature. Des machines fiables utilisent des composants mondialement reconnus, tels que les automates Siemens, les onduleurs ABB et les boîtes de vitesses Zambello. Les composants électriques exclusifs rendent les réparations futures incroyablement difficiles.
Conditions SLA claires : obtenez un accord de niveau de service détaillant les délais de mise en service. Assurez-vous qu’il garantit la disponibilité des pièces de rechange dans des délais spécifiques afin d’éviter les arrêts d’usine prolongés et coûteux.
Conclusion
L"acquisition d"un système d"extrusion haute performance reste un investissement sur plusieurs décennies. Il dicte la rentabilité de votre espace opérationnel pour les années à venir. Pour réussir, il faut dépasser le prix initial et se concentrer entièrement sur un rendement soutenu, la stabilité de la fusion et l’efficacité des matériaux.
Pour progresser avec succès, donnez la priorité aux fournisseurs qui fournissent des données de consommation d’énergie totalement transparentes. Assurez-vous qu’ils utilisent des composants électriques et mécaniques vérifiables et mondialement reconnus. Enfin, exigez des configurations d"outillage spécialisées adaptées directement à vos besoins précis en matériaux, que vous traitiez du PVC standard fortement chargé ou des résines CPVC hautement corrosives. Prendre ces mesures garantit un espace de production résilient et hautement rentable.
FAQ
Q : Quelle est la durée de vie typique de la vis et du baril dans une ligne d’extrusion de tuyaux en PVC ?
R : La durée de vie dépend fortement du type de matériau et de la teneur en charges. Le traitement des formulations standards donne généralement entre 15 000 et 20 000 heures de fonctionnement. Cependant, l"utilisation de niveaux élevés de charge abrasive de carbonate de calcium (CaCO3) accélère considérablement l"usure, réduisant souvent la durée de vie à 10 000 heures avant de nécessiter une remise à neuf professionnelle ou un remplacement complet.
Q : La même machine à tubes peut-elle faire fonctionner à la fois l"UPVC et le CPVC ?
R : Bien que physiquement possible grâce à une modernisation approfondie, cela reste très inefficace. La nature corrosive du CPVC et sa viscosité élevée à l"état fondu exigent des profils thermiques distincts, des réducteurs à couple ultra élevé et un outillage bimétallique spécialisé. L’échange de composants bloque la production. Les machines dédiées représentent la norme de l’industrie en matière d’efficacité et de longévité maximales.
Q : Quel est l"impact de la mesure d"épaisseur en ligne sur le retour sur investissement ?
R : Les systèmes ultrasoniques automatisés en boucle fermée surveillent et ajustent en permanence la paroi du tuyau. Ils empêchent les opérateurs de poser des conduites trop épaisses par prudence. En maintenant le mur à la tolérance standard acceptable la plus basse, vous éliminez les « pertes » de matériaux. Ces économies de matières premières permettent souvent de payer le scanner en quelques mois.
R : L’extrusion nécessite un espace linéaire important. En fonction du diamètre de tuyau cible, une configuration complète (y compris l"extrudeuse, les réservoirs d"étalonnage sous vide, les bains de refroidissement étendus, les pistes de transport, les couteaux et l"équipement de cloche automatisé en aval) nécessite généralement 25 à 45 mètres d"espace au sol linéaire dégagé.
