Dans les grands projets d’infrastructure, la défaillance d’un scellement en béton n’est souvent pas imputable à l’installation. Au lieu de cela, nous trouvons la cause profonde dans les micro-variations au sein du profil extrudé du waterstop. Une infime incohérence dimensionnelle peut facilement compromettre l’ensemble d’un barrage, d’un réservoir ou d’une installation de traitement de l’eau. La configuration du bon équipement va bien au-delà de l’obtention de vitesses de production rapides. Les fabricants et les fournisseurs à grande échelle doivent garantir une stabilité dimensionnelle irréprochable pour chaque lot. Vos lignes de production doivent respecter systématiquement les tolérances strictes de l"USACE et de l"ACI pour éviter des pannes catastrophiques sur le terrain. Ce guide détaille les exigences critiques en matière d"équipement, les sélections de filières d"extrusion et l"étalonnage essentiel en aval. Nous explorons comment l"outillage de précision élimine les contraintes résiduelles et le retrait du matériau lors d"exécutions continues. Vous apprendrez exactement ce qu"il faut pour produire des profils conformes et prêts à être utilisés par les entrepreneurs pour les environnements dynamiques et statiques. En maîtrisant ces nuances techniques, vous garantissez un épissage fiable sur le terrain et protégez l’intégrité structurelle à long terme.
Points clés à retenir
Les configurations de la machine doivent s"aligner sur les profils spécifiques du projet (par exemple, bulbe central pour les joints de dilatation, à nervures plates pour les joints de construction statiques) via des matrices d"extrusion interchangeables de haute précision.
L"étanchéité des joints de béton de qualité dépend en grande partie du calibrage du refroidissement et du transport de la machine pour éviter les contraintes résiduelles, la déformation des bords ou le retrait du matériau.
L"évaluation d"une machine d"arrêt d"eau en PVC nécessite d"examiner la capacité de la conception de la vis à traiter des composés spécialisés sans dégrader la résistance à la traction ou la résistance chimique du PVC.
Le retour sur investissement dépend de la vitesse de changement d’outillage, des taux de réduction des rebuts et de la capacité à maintenir une épaisseur uniforme pour un soudage thermique fiable sur site.
Aligner la production des machines avec les réalités des joints de construction
Les entrepreneurs en construction exigent des géométries de profils très spécifiques. Ils sélectionnent ces formes en fonction du mouvement anticipé au sein d'un joint de construction . Nous constatons des exigences diverses selon les différents sites d’infrastructure. Un barrage nécessite des joints différents de ceux d’un sous-sol commercial. Votre équipement d'extrusion doit rester suffisamment polyvalent pour gérer des changements de profil rapides sans temps d'arrêt prolongé.
Tenez compte des demandes courantes suivantes des utilisateurs finaux auxquelles vous devez répondre :
Profils de déchirure : conçus pour les zones soumises à des mouvements de cisaillement extrêmes. La toile se rompt pour protéger l'ampoule en U principale d'une immense tension.
Profils labyrinthe : principalement spécifiés pour les joints froids verticaux. Ils créent un chemin mécanique complexe pour arrêter la migration active de l’eau.
Conceptions à bulbe central : idéales pour les espaces de dilatation à fort mouvement. Ils s’adaptent en toute sécurité à d’importants déplacements structurels latéraux et transversaux.
Dispositions à nervures plates : idéales pour les applications statiques où le mouvement reste pratiquement inexistant.
La cohérence dimensionnelle a un impact direct sur le succès de l’épissage sur site. L"installation sur site impose des chevauchements minimum de 10 cm. Les entrepreneurs s"appuient sur un soudage précis au fer chaud pour assembler ces sections de manière transparente. Si votre équipement d’extrusion produit des bords inégaux, les échecs de soudage sur site deviennent inévitables. Vous devez garantir l’uniformité des bords du premier au dernier mètre.
Les normes réglementaires dictent vos capacités de production de base. Les environnements soumis à de fortes contraintes exigent des polymères vierges de haute qualité. Votre chaîne de fabrication doit traiter ce matériau dense sans dégrader ses propriétés physiques. Il doit répondre aux normes de référence de l’industrie telles que USACE CRD-C572. De plus, les installations desservant des applications d"eau potable exigeront strictement la conformité à la norme NSF 61. Les configurations de machines doivent respecter et maintenir ces exigences rigoureuses en matière de composés.
Configuration de la ligne d"extrusion de noyau pour la production de produits Waterstop
La sélection de la bonne machine d'arrêt d'eau pour PVC commence au niveau de l'extrudeuse monovis. Vous devez évaluer soigneusement la conception de la vis. Le rapport longueur/diamètre (L/D) joue un rôle majeur dans le traitement des matériaux. Un rapport L/D optimal garantit une plastification complète. Il permet au polymère dense de fondre uniformément sans brûler. Si le rapport est trop court, vous risquez des particules non fondues. S'il est trop long, une chaleur de cisaillement excessive dégrade la chaîne polymère.
Les opérateurs doivent également choisir entre des barils standard et ventilés. Cette décision dépend entièrement de la teneur en humidité des matières premières.
| | Barils d"extrudeuse standard ou ventilés |
Fonctionnalité | Baril standard | Canon ventilé |
Gestion de l"humidité | Nécessite des matériaux hautement pré-séchés. | Extrait l"humidité et les gaz pendant l"extrusion. |
Adéquation du matériau | Composés de PVC vierge secs et très stables. | Mélanges hygroscopiques ou mélanges légèrement humides. |
Risque de porosité | Risque élevé si de l"humidité pénètre dans la trémie. | Faible risque grâce à l’aspiration active sous vide. |
La conception de la tête de filière influence fortement la géométrie de votre sortie finale. Les matrices en T personnalisées produisent des formes complexes comme des ampoules centrales épaisses et des extrémités d"haltères nervurées. L"usinage de précision dans la matrice garantit un écoulement de matière fondu équilibré sur toute la largeur.
Facteur de risque : une mauvaise conception du flux de filière crée une répartition inégale des matériaux. Ce défaut génère des points faibles invisibles le long des côtes ou des bulbes. Sous la pression massive de coulage du béton, ces vices cachés se rompent. Ils provoquent souvent des fuites catastrophiques dans les structures souterraines longtemps après que les entrepreneurs ont quitté le site.
Nous devons également mettre en œuvre des contrôles de pression et de température de fusion en boucle fermée. Le PVC est très sensible à la dégradation thermique. Les systèmes de contrôle avancés ajustent automatiquement les bandes chauffantes en continu. Cette stabilité garantit que le polymère conserve les caractéristiques cruciales de résistance aux UV, à l’ozone et aux produits chimiques. La phase de chauffage doit rester étroitement contrôlée pour ne pas compromettre le produit final.
Étalonnage en aval : refroidissement, transport et enroulement
Une production réussie de waterstop repose en grande partie sur un étalonnage rigoureux en aval. Une fois que la matière fondue sort de la filière, les réservoirs d’étalonnage sous vide et de refroidissement par eau prennent le relais. Vous avez besoin d’un échelonnement essentiel de la longueur et de la température pour figer instantanément la forme du profil. Le refroidissement par étapes évite les chocs thermiques soudains tout en verrouillant les dimensions spécifiées.
Piège à éviter : Une longueur de refroidissement inadéquate reste une erreur opérationnelle fréquente. Cela provoque l'affaissement ou la déformation des parties les plus épaisses du profilé, notamment le bulbe central. Si le noyau reste chaud, il rétrécit de manière inégale avant l’enroulement.

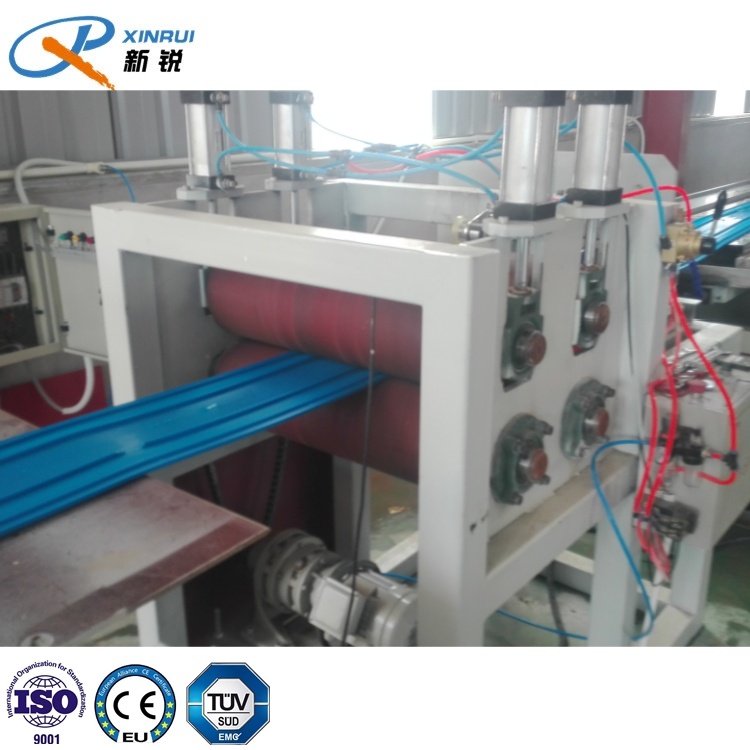

Les tracteurs de transport tirent le profilé durci sur toute la ligne. Vous devez utiliser des extracteurs à double chenille ou à plusieurs courroies. Équipez ces courroies de traction de patins en caoutchouc souple. Les pistes dures écraseront les éléments structurels nervurés, ruinant leur potentiel d"adhérence dans le béton coulé.
La synchronisation entre la vitesse de l’extrudeuse et l’unité de tirage est absolument vitale. Vous devez éviter les étirements longitudinaux. L"étirement détruit définitivement la résistance à la traction spécifiée. Suivez ces contrôles de séquence pour garantir l’harmonie :
Installez des micromètres laser directement après le bain de refroidissement primaire.
Liez les données du micromètre au contrôleur logique programmable (PLC) principal.
Définissez des paramètres stricts pour des écarts acceptables de largeur et d’épaisseur.
Permettez à l’automate d’ajuster automatiquement les vitesses de transport par micro-incréments.
Effectuer des contrôles manuels de tension à la station d’enroulement toutes les heures de fonctionnement.
Enfin, configurez judicieusement vos mécanismes d’enroulement. Les enrouleurs automatisés à deux stations assurent un fonctionnement ininterrompu. Réglez-les pour des rouleaux standard de 30 mètres. Ils doivent maintenir une tension adéquate tout au long du cycle de remontage. Trop de tension crée une mémoire de flexion permanente dans le plastique. Les entrepreneurs ont énormément de mal à poser les rouleaux mémorisés à plat sur le chantier.
Atténuation des risques de production et des limitations matérielles
La fabrication d’un waterstop de construction haut de gamme nécessite une discipline matérielle stricte. Nous sommes fréquemment confrontés à des débats sur les matériaux recyclés et vierges. Si vous mélangez du rebroyé, votre équipement nécessite des adaptations spécifiques comme une meilleure filtration de la matière fondue et des fûts ventilés.
Cependant, les projets d’infrastructures très sollicités interdisent généralement totalement le rebroyage. Les spécifications exigent des composés vierges denses et hautement plastifiés. La machine doit exceller dans la fusion uniforme de cette formulation spécifique. Ne compromettez pas l’intégrité physique pour économiser des sommes marginales sur les coûts des matières premières.
L"industrie constate une demande croissante de capacités de coextrusion. De nombreux entrepreneurs souhaitent des solutions hybrides pour lutter contre l’humidité complexe du sol. Ils demandent des bandes hydrophiles et gonflables extrudées directement sur la base rigide. L"évaluation des machines capables de ce processus vous donne un avantage concurrentiel. Cela nécessite une micro-extrudeuse secondaire alimentant de manière transparente une filière partagée.
Les variations de production constituent une menace constante pour le contrôle qualité. Les fluctuations de température ambiante de l"installation et les chutes de tension localisées affectent les dimensions des profilés. Un refroidissement soudain dans l"usine peut altérer rapidement l"efficacité du réservoir de refroidissement. Vous avez besoin de réseaux de capteurs robustes pour détecter et atténuer ces changements.
| | Risques de production courants et interventions des capteurs |
Facteur environnemental | Impact sur le profil | Capteur / Intervention nécessaire |
Chutes de tension | RPM de vis incohérent, provoquant une augmentation du débit de fusion. | Stabilisateurs de puissance et surveillance du régime en boucle fermée. |
Changements de température ambiante | Températures inégales du réservoir de refroidissement modifiant les dimensions. | Vannes thermostatiques à réglage automatique de la prise d"eau glacée. |
Pontage de trémie | Vis affamée, ce qui entraîne des profils creux ou minces. | Capteurs de niveau capacitifs déclenchant des alarmes de trémie. |
Logique de présélection : évaluation des spécifications des fournisseurs et du retour sur investissement
Lors de l’achat d’une nouvelle ligne, évaluez d’abord l’efficacité du changement d’outillage. Considérez le temps précis requis pour passer des matrices d"une disposition plate de 20 cm à une disposition nervurée de 30 cm. Un changement rapide et rationalisé a un impact direct sur l’efficacité globale de l’équipement (OEE). Chaque heure passée à aligner une nouvelle matrice représente une heure de perte de revenus. Recherchez des pinces à dégagement rapide et des zones de chauffage pré-alignées.
Évaluez soigneusement l’automatisation et l’empreinte de main-d’œuvre. La production d'un fiable joint d'étanchéité en PVC ne devrait pas nécessiter une intervention manuelle constante. Déterminez la valeur exacte des écrans tactiles PLC pour votre personnel d'étage. Les fonctions de mémoire de recettes permettent aux opérateurs de charger instantanément les profils de chauffage et de vitesse enregistrés. Cela élimine les incertitudes destructrices lors des changements de produits. Les systèmes automatisés de découpe et d'enroulement réduisent davantage les coûts de main-d'œuvre et les risques pour la sécurité.
Le soutien des fournisseurs reste un facteur décisif crucial. N"achetez jamais une ligne d"extrusion sur la seule base de brochures standards. Recherchez des fabricants de machines qui proposent des tests d"acceptation en usine (FAT) complets.
Vous devez exiger qu"ils exécutent le FAT en utilisant votre composé spécifique et vos conceptions de matrices. La mise en service de l’équipement hors site prouve sa capacité avant expédition. Il vous permet de vérifier l"uniformité des bords, l"efficacité du refroidissement et les débits de sortie maximaux en temps réel. Cette approche sceptique et pratique protège votre investissement en capital et garantit une disponibilité opérationnelle immédiate dès l"installation.
Conclusion
La production de joints résilients est un processus de fabrication à enjeux élevés. La précision de l"extrusion dicte directement l"intégrité de l"étanchéité des barrages, des réservoirs et des fondations profondes. Vous ne pouvez pas vous permettre des dérives dimensionnelles ou des contraintes internes sur les matériaux n’importe où le long de la ligne.
Ne surindexez pas la vitesse de sortie brute mesurée en kilogrammes par heure. Donnez la priorité aux équipements offrant une plastification stable, un flux de filière précis et un refroidissement robuste en aval. Ces caractéristiques garantissent des profils cohérents et conformes pour une étanchéité supérieure des joints de béton . Une production rapide ne signifie rien si les rouleaux échouent à des inspections rigoureuses sur le terrain.
Auditez votre pipeline de projets actuel ou cible dès aujourd’hui. Déterminez les géométries spécifiques et les conformités aux normes requises par vos entrepreneurs régionaux. Utilisez ces dessins CAO exacts pour exiger des garanties de performances tangibles de la part des fournisseurs de machines. Tenez-les responsables de chaque millimètre de tolérance.
FAQ
Q : Quelle est la capacité de production typique d’une machine d’arrêt d’eau en PVC standard ?
R : La capacité dépend en grande partie de la taille de l’extrudeuse. Un modèle à vis unique de 75 mm diffère grandement d"une configuration de 90 mm. La production varie généralement de 150 kg à 350 kg par heure. Cependant, les géométries complexes avec des ampoules centrales épaisses nécessitent des vitesses de ligne plus lentes pour garantir un refroidissement et une stabilité dimensionnelle appropriés.
Q : Une machine peut-elle produire à la fois des waterstops en PVC et en TPV (vulcanizat thermoplastique) ?
R : Oui, mais vous devez effectuer des ajustements matériels spécifiques. Le TPV se comporte différemment sous des charges de cisaillement et thermiques par rapport au PVC hautement plastifié. Le traitement des deux matériaux nécessite des conceptions de vis spécialisées et des paramètres de contrôle de température hautement adaptables pour empêcher la dégradation du polymère.
Q : Comment la configuration de la machine affecte-t-elle la capacité de soudage à chaud du produit final ?
R : Une extrusion précise et des unités de transport calibrées empêchent les contraintes internes et la déformation des bords. Si les bords qui en résultent sont inégaux ou subissent une tension inhérente à la ligne, les entrepreneurs auront des difficultés. Ils ne peuvent pas réaliser les épissures thermofusibles étanches obligatoires requises sur site.
